ИБП постоянного тока PS2410G

Источник бесперебойного питания постоянного тока «Штиль» PS2410G предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 24 В различных типов устройств, требовательных к качеству сети:

• охранных и пожарных систем сигнализации;
• оборудования для видеонаблюдения;
• аппаратуры для контроля доступа на закрытую территорию;
• домофонов и электрических кодовых замков;
• коммутаторов, маршрутизаторов и других составляющих систем передачи данных.

Потребляемый ток подключенного оборудования не должен превышать 10 А. Необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS2410G недостаточно, обратите внимание на более мощные модели.

Конструктивное исполнение

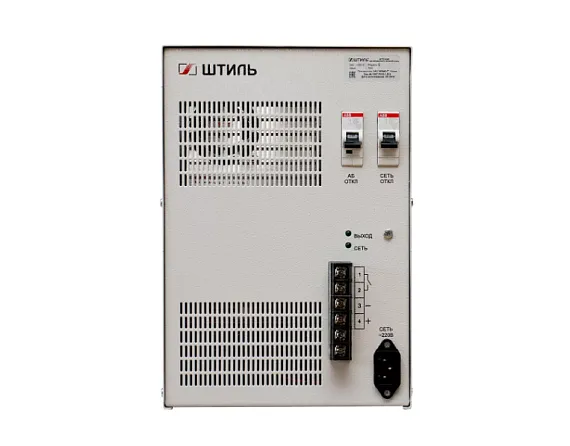

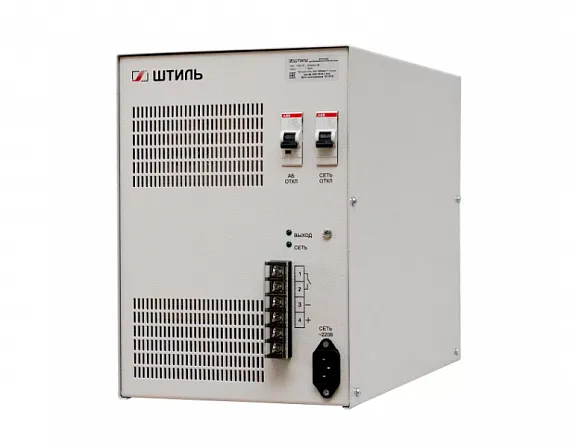

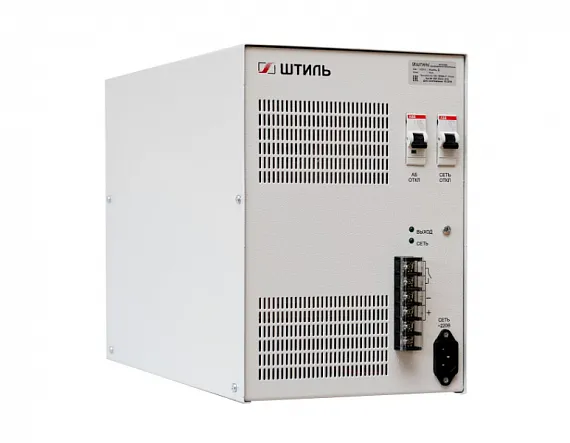

Конструктивно изделие выполнено в виде напольного/настольного модуля с отсеком для установки аккумуляторной батареи емкостью до 26 Ач. На фронтальной стороне ИБП размещены:

• автоматический выключатель СЕТЬ, предназначенный для отключения и включения изделия и защиты входных цепей по току;
• автоматический выключатель АБ, предназначенный для отключения аккумуляторных батарей от нагрузки и защиты АБ по току;
• светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
• светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения;
• выводы подключения нагрузки и дистанционной сигнализации («сухие» контакты);
• разъем для подключения сетевого питающего напряжения.

Дополнительно для ИБП можно заказать опцию «холодного» пуска. В этом случае на передней панели изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.

Принцип работы

ИБП постоянного тока «Штиль» PS2410G построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.

Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.

• Производство
  Россия;
• Бренд
  Штиль;
• Назначение
  Роутер, Системы безопасности;
• Способ установки
  напольный;
• Выходное напряжение постоянного тока, В
  24;
• Выходной ток, А
  10;
• Отсек для установки аккумуляторных батарей
  есть;
• Емкость встраиваемых АБ, Ач
  17, 26, 7;
• Номинальное входное переменное напряжение, В
  220;
• Наличие встроенных батарей
  нет;
• Ток заряда АБ, А
  не более 1,8;
• Гарантийный срок, мес
  24
