Карта мониторинга IC-SNMP/mini-USB

Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

• стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
• однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.

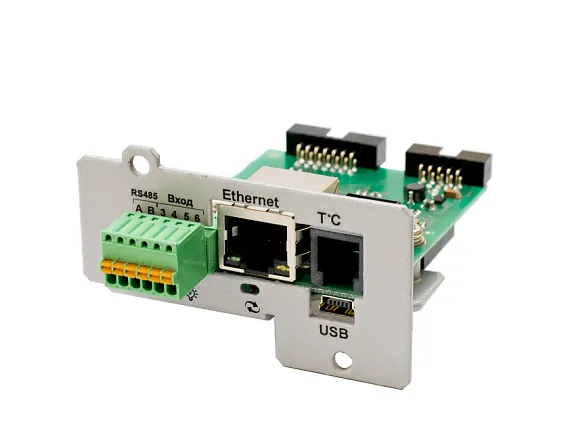

На фронтальной панели платы расширения расположены разъемы:

• mini-USB – соединение с ПК;
• Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
• сигнализация («сухие» контакты) – входы для мониторинга внешних сигналов;
• RS-485 – мониторинг внешних устройств по проприетарному протоколу;
• 4P4C – разъём для подключение датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик входит в комплект поставки).

Под линейкой наружных разъемов находятся элементы индикации и управления:

• зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора;
• синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
• кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/mini-USB можно выполнять двумя способами:

• при помощи специализированного ПО «ShtylDeviceManager»;
• через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.

• Тип аксессуара
  карты мониторинга;
• Производство
  Россия;
• Бренд
  Штиль;
• Размещение
  в помещении;
• Совместимость
  инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП;
• Поддерживаемые интерфейсы
  Ethernet (TCP/IP-адаптер), mini-USB, «сухие» контакты, RS-485, 4P4C;
• Поддерживаемые протоколы
  Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ HID/ Штиль;
• Уведомления
  trap-сообщения, e-mail;
• Гарантийный срок, мес
  24
