Демонстрационный стенд ДРС-001

Демонстрационный стенд – это уникальная разработка завода ГК «Штиль», которая предназначена для проверки работоспособности стабилизаторов переменного напряжения различных производителей, анализа и одновременного сравнения их технических характеристик (диапазона входного напряжения, точности стабилизации, быстродействия, наличия защиты от короткого замыкания).

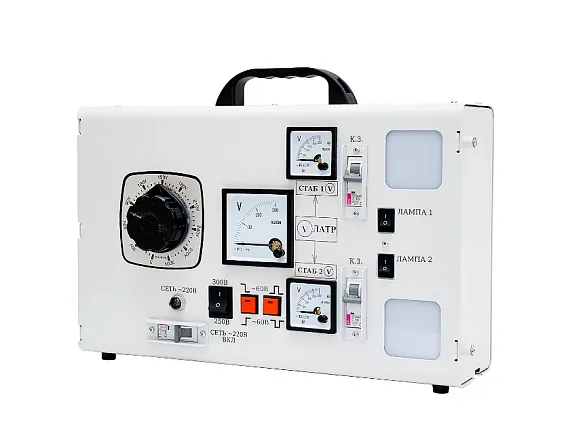

Конструктивно изделие выполнено в виде функционально законченного модуля в металлическом корпусе.

Стенд оснащён устройством регулировки однофазного переменного напряжения на основе автотрансформатора типа ЛАТР, вольтметрами стрелочного типа для контроля напряжений с выхода ЛАТР и с выходов подключенных стабилизаторов.

Функционально изделие состоит из двух гальванически не связанных частей:

• первая часть – источник переменного напряжения, с возможностью регулирования и формирования перепадов напряжения;
• вторая часть двухканальная, каждый канал содержит вольтметр, лампу накаливания и автоматический выключатель (для формирования короткого замыкания).

Структурная схема изделия представлена на рисунке ниже.

Внимание!

Запрещается подключать к стенду (в том числе, через подключенные к нему стабилизаторы) дополнительную нагрузку, за исключением штатных, встроенных в стенд, ламп накаливания. Это связано с ограничением тока ЛАТРа, установленного в стенде.

Демонстрационный стенд имеет следующие особенности:

• исполнение в виде компактного кейса размером 421х291х140,5мм (ВхШхГ) и весом 8 кг;
• полностью металлический корпус;
• ручку для более удобной транспортировки.

В силу своей компактности и простоты эксплуатации устройство удобно использовать как в коммерческих, так и бытовых целях.

• Тип аксессуара
  демонстрационные стенды;
• Мощность активная, кВт
  0.3;
• Производство
  Россия;
• Бренд
  Штиль;
• Назначение
  Дом, Офис;
• Количество фаз
  однофазный;
• Размещение
  в помещении;
• Совместимость
  стабилизаторы напряжения мощностью до 300 Вт;
• Активная мощность, кВт
  0,3;
• Номинальное выходное напряжение, В
  220;
• Диапазон настройки выходного напряжения, В
  0-310;
• Гарантийный срок, мес
  12
